包覆焊接工艺：双金属结合的核心技术
Clad Welding Process: Core Technology for Bimetallic Bonding
1. Introduction

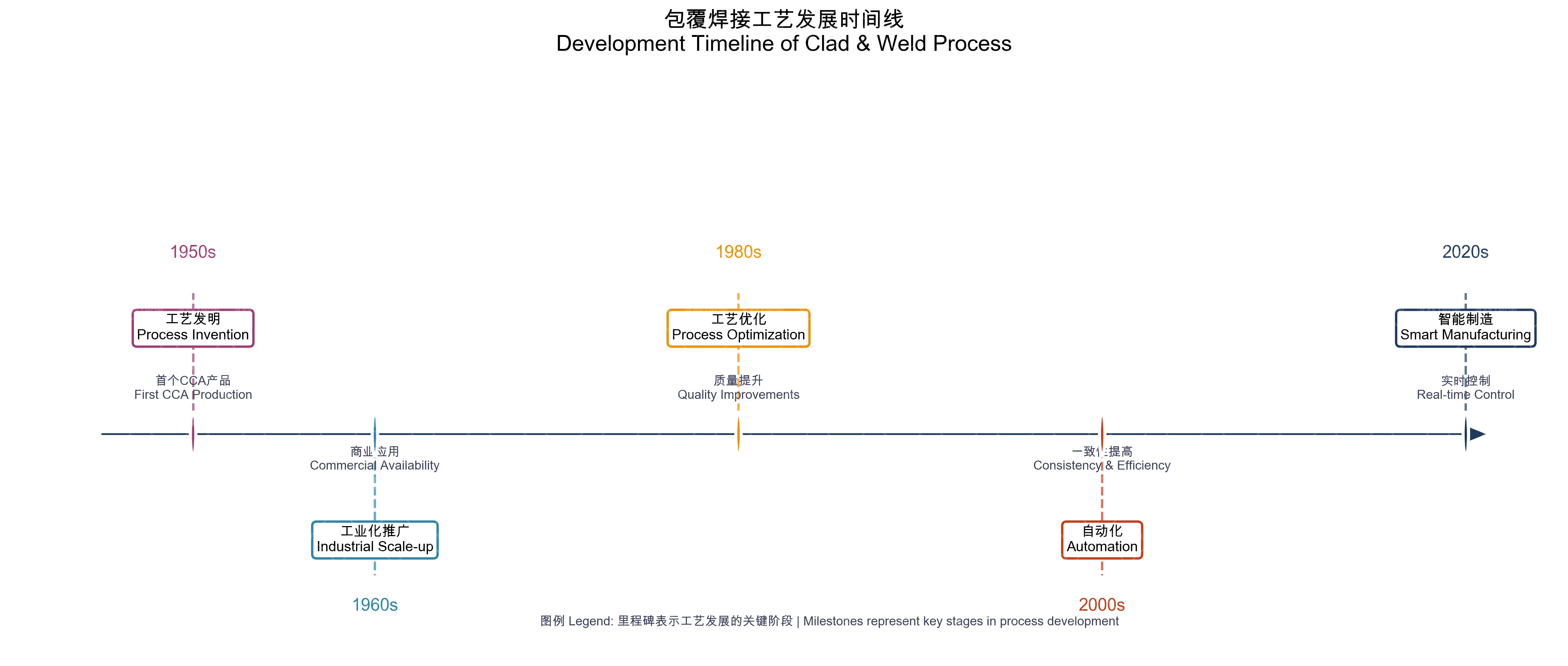

包覆焊接是生产双金属导体的核心技术，通过将铜带包覆在芯材周围并进行冶金结合，实现两种金属的永久连接。
创建包覆焊接过程动画
1:002.
2.1 芯材准备

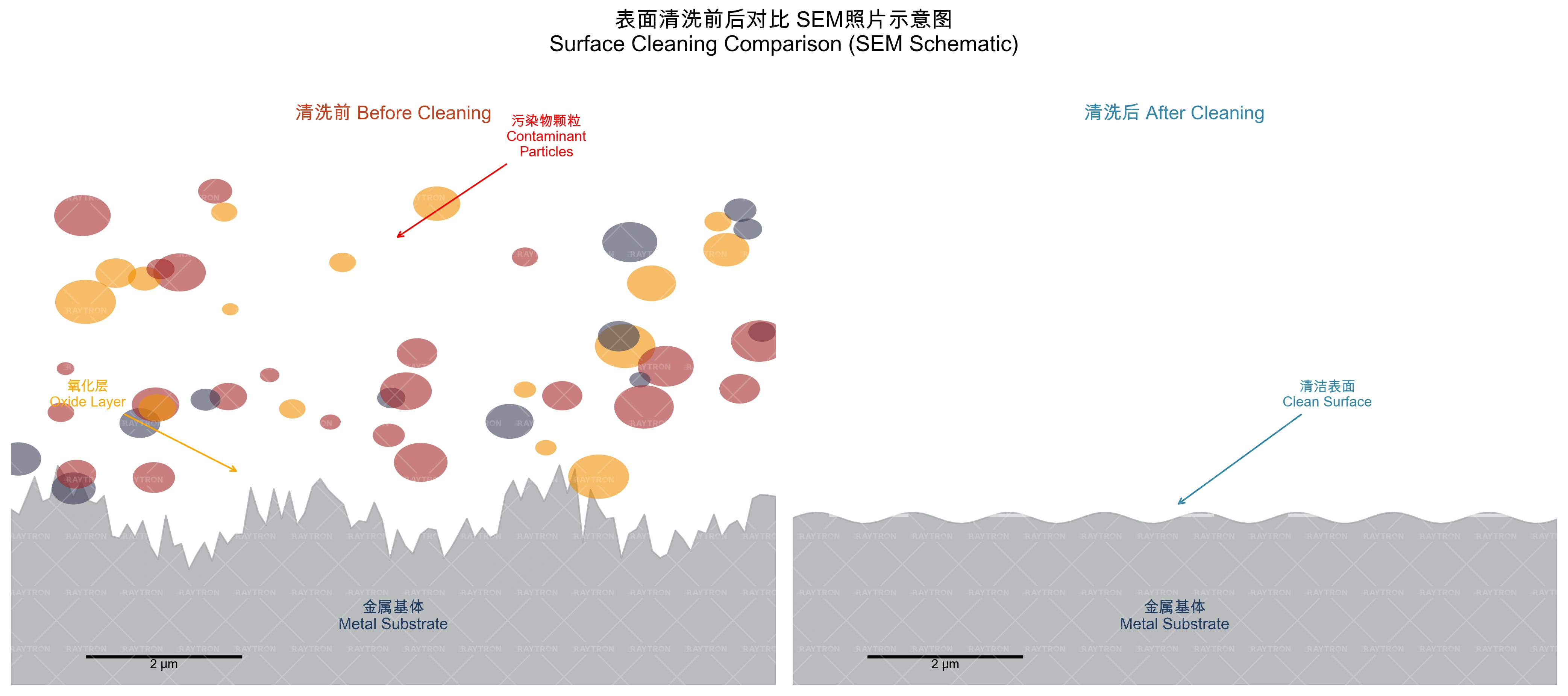

芯材Surface必须清洁、无氧化，以确保良好的结合。
2.2 包覆材料准备
铜带需要经过清洗、脱脂和Surface活化处理。
3. WeldingProcess
3.1 焊接参数
焊接温度、压力和速度是影响结合质量的关键参数。
3.2 焊接方式

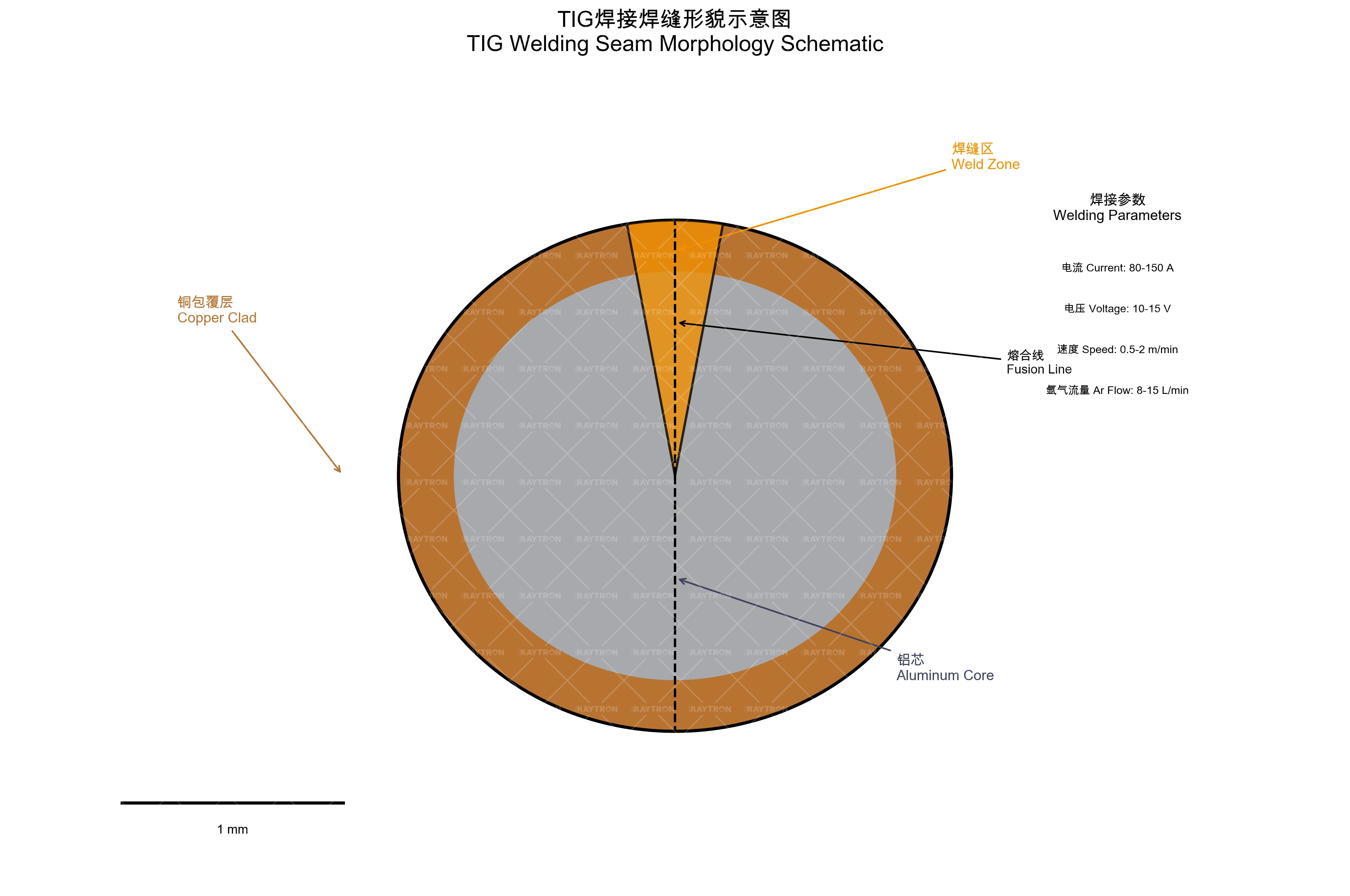

主要采用氩弧焊或激光焊进行铜带纵缝焊接。
4. DrawingProcess
4.1 拉拔道次设计
4.2 加工硬化控制
需要通过中间退火控制加工硬化程度。
5. Interface
界面形成包括：初始接触、扩散开始、金属间化合物形成、稳定结合。
6. ProcessOptimization
通过实验设计（DOE）方法优化工艺参数。
7.
8. Conclusion
包覆焊接工艺是双金属导体生产的核心技术，通过优化工艺参数可以获得高质量的冶金结合。
FAQ
包覆焊接与电镀工艺有何本质区别？
包覆焊接产生冶金结合，结合强度>150MPa，层厚度20-200μm，高温性能优异。电镀是机械附着，结合强度<50MPa，层厚度通常<10μm，热循环下易分层。包覆焊接Products具有永久性结合。
包覆焊接工艺的主要步骤是什么？
主要步骤包括：1）材料准备（铜带和芯材清洗）；2）铜带包覆成型；3）纵缝焊接；4）多道次拉拔；5）中间退火；6）最终尺寸拉拔；7）质量检测。每个步骤都需要精确控制参数。
如何避免包覆焊接中的常见缺陷？
分层：提高焊接温度和压力；裂纹：增加中间退火，控制加工硬化；偏心：调整包覆对中，确保铜带均匀包覆；界面缺陷：控制气氛，防止氧化。定期维护设备和检验原材料。
图表

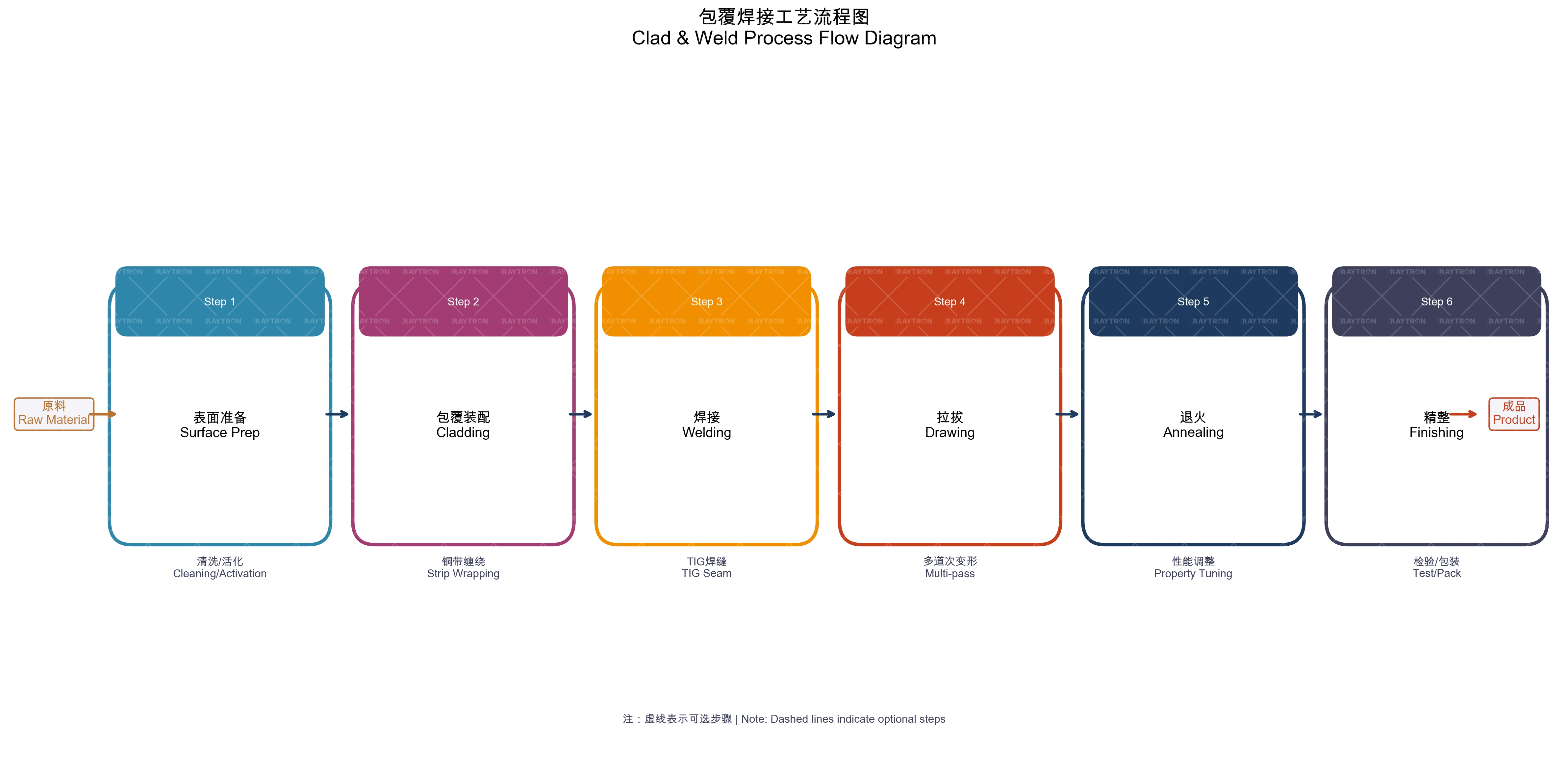

Create Cladding Welding Process Process Flow Diagram

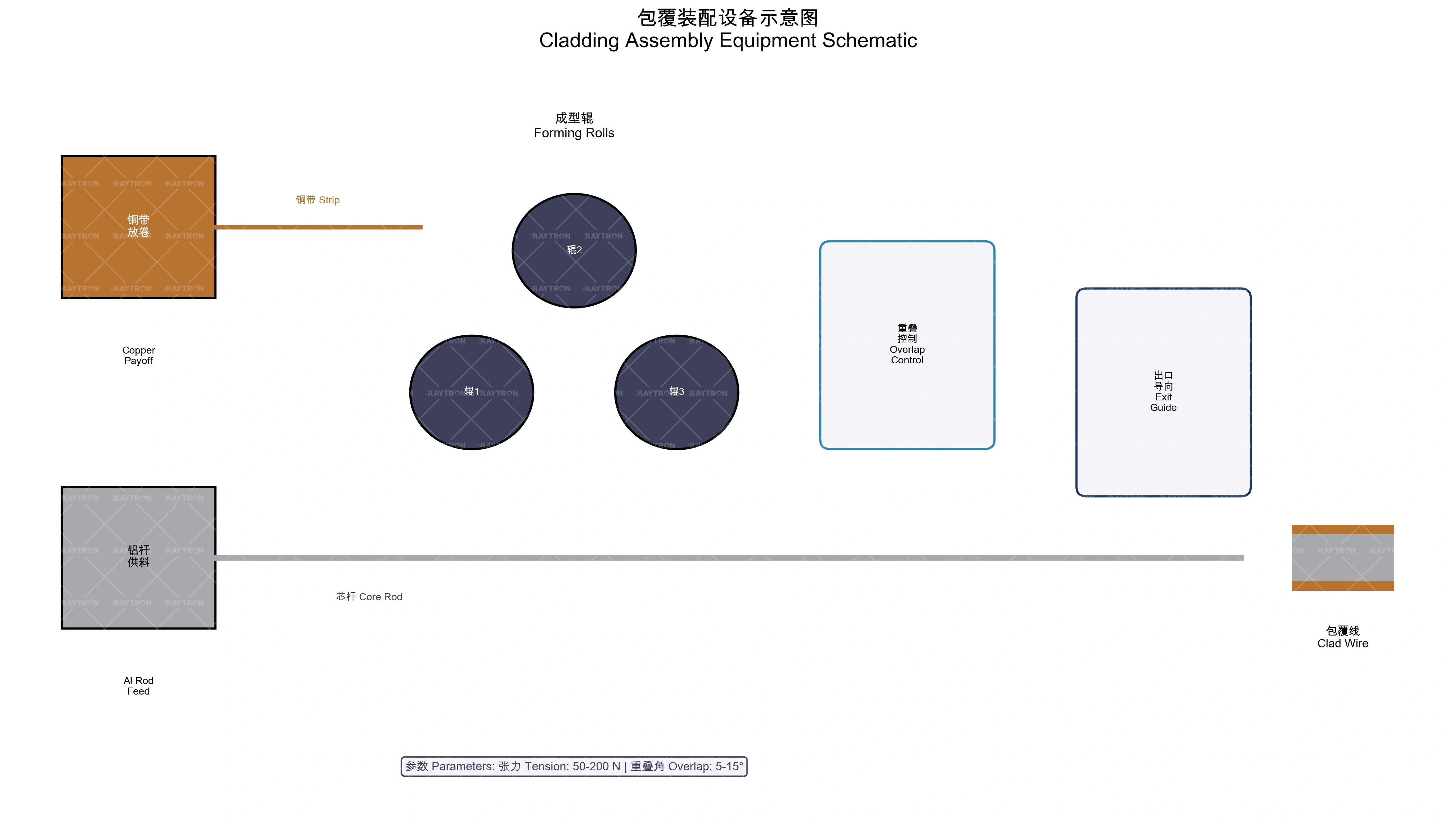

Copper Strip Cladding Aluminum Rod Cross-Section Schematic Diagram
Create Welding Temperature on Bonding Strength Impact Curve

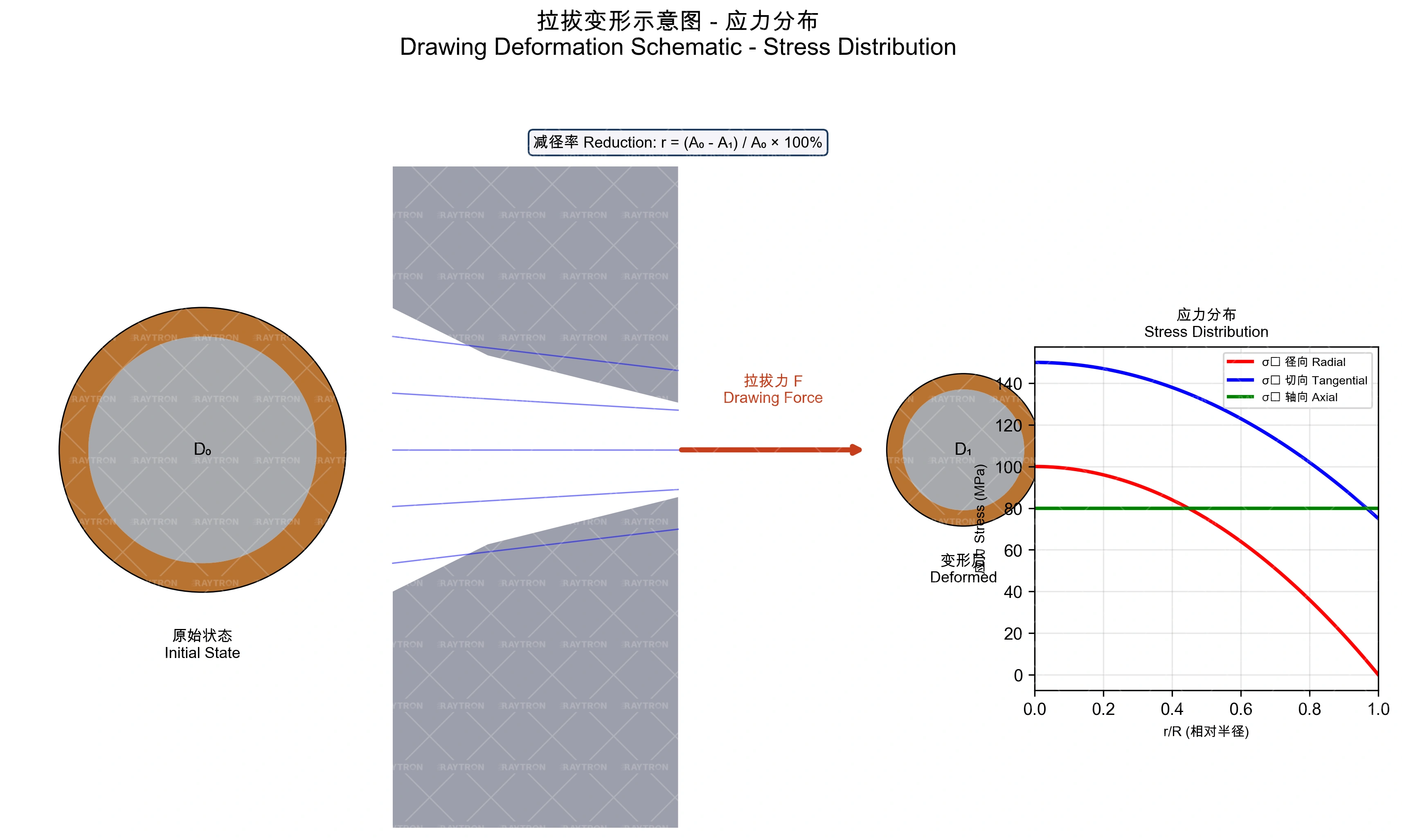

Drawing Pass Design Schematic Diagram
InterfaceFormation Process Schematic Diagram
Common DefectsSEM Photo
表格
| Parameter | CCA | CCS | NCC |
|---|---|---|---|
| Welding Temperature (°C) | 300-400 | 400-500 | 350-450 |
| Welding Speed (m/min) | 5-20 | 3-15 | 5-15 |
| DrawingReducedDiameterRate (%) | 15-25 | 10-20 | 15-22 |
| Material | Purity | Surface Requirements | Dimensional Tolerance |
|---|---|---|---|
| Copper Strip | ≥99.9% | No Oxidation、No | ±0.02 mm |
| Aluminum Rod | ≥99.5% | Cleaning、Dry | ±0.1 mm |
| Steel | LowCarbonSteel | 除Rust、Cleaning | ±0.1 mm |
| Parameter | LowValue | MostExcellent | HighValue |
|---|---|---|---|
| Temperature (°C) | 280 | 350 | 420 |
| Compressive Force (MPa) | 150 | 250 | 350 |
| Speed (m/min) | 5 | 12 | 20 |
| Pass | 入口 Diameter (mm) | 出口 Diameter (mm) | ReducedDiameterRate (%) |
|---|---|---|---|
| 1 | 10.0 | 8.5 | 28 |
| 2 | 8.5 | 7.2 | 28 |
| 3 | 7.2 | 6.1 | 28 |
| 4 | 6.1 | 5.2 | 27 |
| Defects | Reason | Solution |
|---|---|---|
| Delamination | BondingNon-Good | 提High Welding Temperature |
| Crack | ExcessDegree Processing Hardening | Increase Annealing |
| 偏心 | CladdingNon-uniform | 调整 on in |
参考文献
- ASTM B566-04: Standard Specification for Copper-Clad Aluminum Wire ASTM (2020)
- Welding Handbook ASM International (2021)
- Clad Welding Process Optimization Internal Report TR-2025-032 (2025)
