13条
精密压延产线
支持复合导体压延、分切与尺寸控制
冶金结合
锐创冶金结合技术确保不同金属在原子层面的无缝界面，创建具有卓越性能的双金属复合材料。
验证能力
从工艺能力到可采购证据
锐创将材料选择、制程控制和检测项目绑定到采购规格，帮助工程、质量和采购团队在询盘前明确验证路径。
| 阶段 | 关键检查 | 买家应索取的证据 |
|---|---|---|
| 界面结构 |
|
|
| 机械可靠性 |
|
|
| 应用边界 |
|
|
测试方法与适用范围
界面结合证据模块
申请提供，不生成假数据。
截面金相分析
- 适用产品
- CCA、CCS、NCC 复合导体
- 测试方法
- 截面制备后显微镜观察界面连续性与扩散层
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按产品控制计划或认证方案
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 结合线连续，无明显孔洞、夹杂或未结合区域
- 参考标准
- ASTM B748 / ISO 1463
- 局限性
- 样品制备代表指定截面，非全长度评估
EDS 线扫描
- 适用产品
- CCA、CCS、NCC 复合导体
- 测试方法
- 能谱线扫描分析界面成分过渡
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按认证方案
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 成分过渡与扩散结合一致
- 参考标准
- ISO 22309
- 局限性
- 半定量结果，需用标样校准
复层厚度分布
- 适用产品
- CCA、CCS、NCC 线材和带材
- 测试方法
- 截面多点测量包覆层厚度
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按产品控制计划
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 按产品规格和客户协议
- 参考标准
- ASTM B748 / ISO 1463
- 局限性
- 圆周方向厚度可能变化，以统计范围报告
剪切测试
- 适用产品
- CCA、CCS、NCC 复合导体
- 测试方法
- 对结合界面进行剥离或剪切测试
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按产品控制计划或认证
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 按产品规格和客户协议
- 参考标准
- 按产品规格和客户协议
- 局限性
- 测试方法和试样几何需约定，结果与产品形态相关
弯折测试
- 适用产品
- CCA、CCS、NCC 线材和带材
- 测试方法
- 反复弯折或缠绕测试评估界面完整性
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按产品控制计划
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 结合界面无分层或开裂
- 参考标准
- ISO 7801（适用时）
- 局限性
- 弯折半径和循环次数需匹配应用条件
热循环测试
- 适用产品
- CCA、CCS、NCC 复合导体
- 测试方法
- 在规定温度范围内进行热循环
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按认证方案
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 无分层、开裂或电阻增量超限
- 参考标准
- IEC 60068-2-14
- 局限性
- 测试剖面需按应用环境约定
电阻率测试
- 适用产品
- CCA、CCS、NCC 复合导体
- 测试方法
- 直流电阻或导电率测量
- 设备
- 可供 upon NDA / request
- 抽样频率
- 按产品控制计划
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 按产品规格（如 CCA 62–70% IACS）
- 参考标准
- ASTM B193
- 局限性
- 需规定测量温度和方法
检验报告样本
- 适用产品
- 所有复合导体产品
- 测试方法
- 按订单汇总的检验报告
- 设备
- N/A
- 抽样频率
- 按批次或发货
- 典型结果
- 可供 upon NDA / request
- 验收标准
- 按采购规格
- 参考标准
- 按客户协议
- 局限性
- 报告内容和格式可定制，样本需 NDA
结合界面特性
01
冶金集成
- • 金属层之间的直接扩散结合
- • 无中间粘合剂或镀层
- • 连续、无空隙的界面
02
机械性能
- • 优异的剥离强度和剪切强度
- • 疲劳性能取决于导体成分、形态、弯曲半径和应用条件——建议进行应用特定测试
- • 跨温度范围的稳定性能
03
质量保证
- • 界面按产品控制计划检测（金相、剥离或剪切测试）
- • 整个生产过程中的统计过程控制
- • 每批产品均提供经验证的结合强度数据
界面对比
| 性能参数 | Metallurgical Bond | Electroplated |
|---|---|---|
| 结合强度 | 剪切测试验证 | 较低，取决于表面 |
| 界面连续性 | 连续 | 常不连续 |
| 热稳定性 | 优异 | 差 - 剥离 |
| 耐腐蚀性 | 优异 | 中等 |
技术深度解析：原子级结合原理
不同于仅依靠表面粗糙度进行机械咬合的传统工艺，Raytron 的冶金结合技术通过严格控制退火过程中的热力学参数，促使铜和铝原子跨越界面势垒进行相互渗透。这种扩散行为形成了一个几十微米厚的、具有成分梯度的固溶体过渡层。
结果：在最苛刻的应用中实现可靠性能

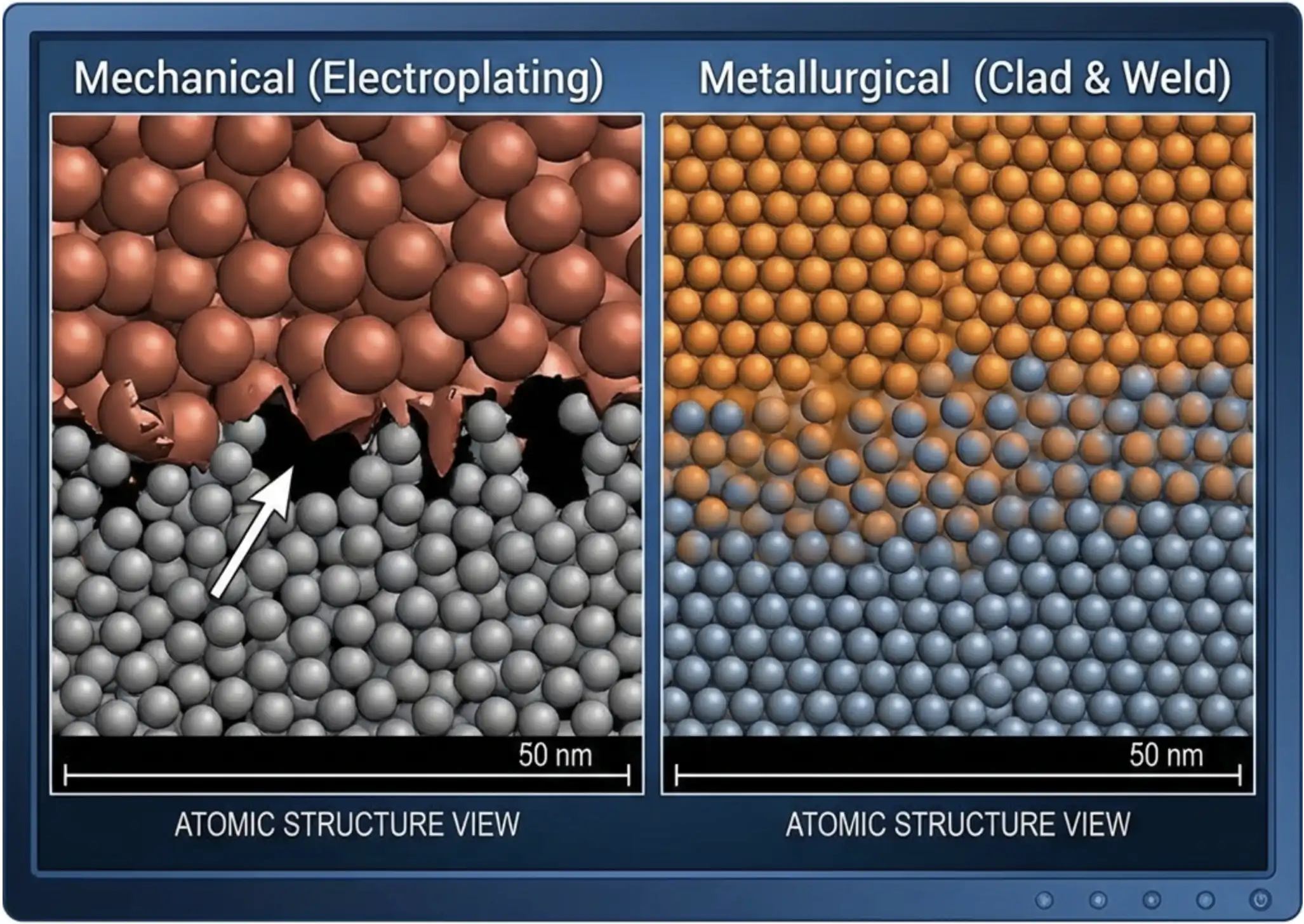

微观结构对比
高倍显微镜下的界面结构模拟
机械结合 (电镀)
- 界面存在微小缝隙
- 容易发生电化学腐蚀
- 受热膨胀不一致易剥离
冶金结合 (包覆焊接)
- 原子间相互渗透扩散
- 降低界面接触风险，需按产品测试确认
- 可按双金属导体工艺加工，参数需验证
常见问题
为什么冶金结合比机械结合更可靠？
机械结合仅依靠表面的物理附着力，在弯折或温度变化时容易失效。冶金结合通过原子扩散形成新的合金层，将两种金属“锁”在一起，成为一个整体，因此具有稳定的可靠性。
界面处会产生脆性化合物吗？
我们通过精确控制扩散温度和时间，优化界面结合层厚度，避免产生过厚的脆性金属间化合物，确保材料在获得足够结合力的同时保持良好的延展性。
